一、前言

1.1 目的

双激光雷达标定的目的在于确保两台激光雷达在AGV/AMR上的集成能够协同工作,提供一致和准确的环境感知数据。具体来说,标定目的是:

  1. 坐标系统对齐:确保两台激光雷达的坐标系统对齐,使得它们能够提供一致的空间参照,便于后续的数据处理和环境理解。
  2. 数据融合:通过标定,实现两台雷达数据的有效融合,增强机器人对环境的感知能力,提供更全面的视角。
  3. 精确定位:提高AMR的定位精度,通过两个雷达的点云数据相互校验,减少单一激光雷达视野不良时可能产生的误差。

1.2 范围

本标定方法专为已经完成单激光雷达标定的AMR/AGV系统设计,用于对系统中的第二个激光雷达进行外参标定。

标定过程基于第一个激光雷达的已知外参,通过精确调整第二个雷达的外参,实现两个雷达点云数据的精确融合。

二、标定前的准备工作

2.1 标定环境

图 2-1 双激光雷达标定环境与目的

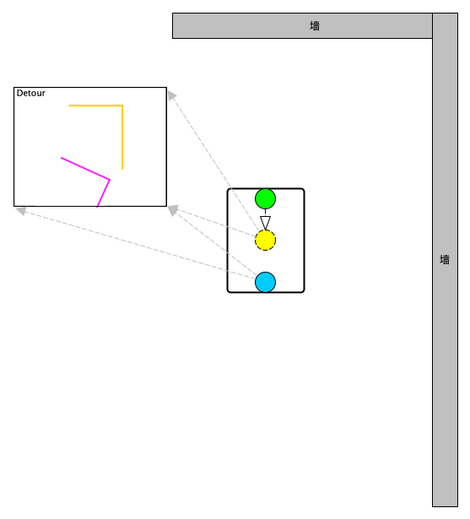

把AGV/AMR开到墙角,使两个激光雷达能够看到墙角轮廓(有共同视野)。图2-1中绿色圆圈是车头雷达,已标定(方法参见【激光外参标定】),因此它的逻辑位置在运动中心(黄色圆圈),在Detour上可见车头雷达观测到的墙角轮廓(图中黄色线段)。

车尾雷达由于未标定,因此它看到的墙角轮廓(图中红色线段)不会和车头雷达点云重合,因此要调整其外参,使两个雷达点云重叠一处。

标定环境应选择墙角(有相互垂直的墙体轮廓)以便对齐点云。墙体长度应大于3米。

2.2 设备检查

双雷达标定一般在车头激光雷达外参标定后执行。

如果第二个雷达是后装,或与第一个雷达标定时间较晚,则应对差速底盘(KIVA)和单线激光雷达进行彻底检查:

  • 机械检查:确保所有机械部件正确安装,无松动或损坏。
  • 电气检查:检查所有电气连接是否牢固,无短路或断路现象。移除激光雷达表面的保护膜,利旧激光雷达表面不能有污损或裂缝。
  • 软件检查:确认 Detour 版本为生产版本,授权正确。
  • 外参检查:第一个雷达标定参数正确。

2.3 人员培训

操作人员应接受适当的培训,以确保他们:

  • 理解标定原理:了解标定的基本概念和原理。
  • 熟悉操作流程:熟悉标定的每个步骤和操作要求。
  • 掌握标定工具:掌握标定软件的使用方法。

三、标定方法

3.1 第二个雷达外参标定

根据(图2-1)所示原理,通过调整第二个雷达外参(图3-1),使其点云与第一个雷达点云重合。

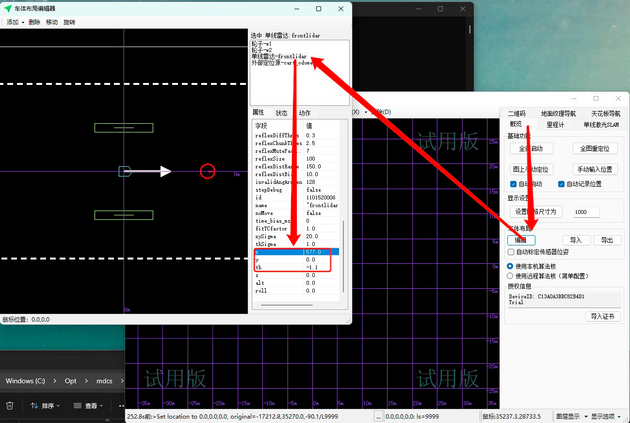

由于双雷达要求对称安装,因此第二个雷达的外参与第一个雷达是对称关系,填入(图3-1)后观察其点云,应该在第一个雷达点云附近。


图3-1 修改雷达外参

注意:我们选择墙角作为标定环境,是因为它能够提供干净稳定的环境轮廓。一般而言,有直角轮廓,且没有移动物体和零碎货物的环境都适合标定。良好的标定环境,有利于下一步的自动配准功能。

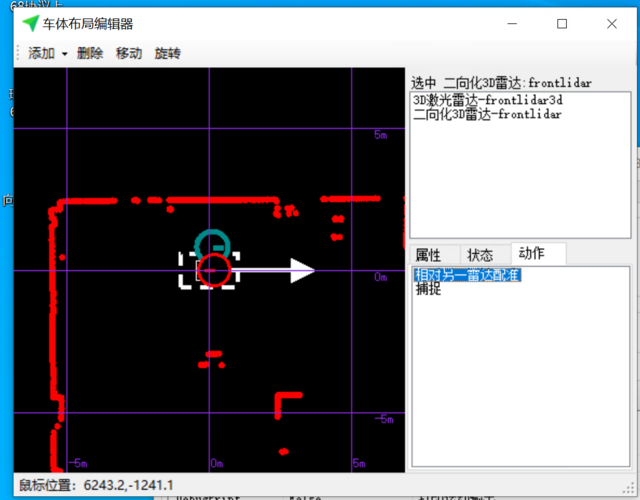

判定两个雷达点云较近时,在“车体布局编辑器”界面中,选择第二个激光雷达,使用其动作的"相对另一雷达配准"功能。Detour会自动配准点云,并更新第二个雷达的外参。


图3-2 相对另一雷达配准

双激光雷达工作原理:双雷达点云拼接为一个点云。双激光雷达能够有效提高激光视野,当一个雷达视野受限(或环境轮廓不良)时,只要另一个雷达观测到稳定轮廓,就能继续定位。双雷达点云拼接要求两个雷达的安装高度和水平面角度一致。

由于“相对于另一雷达配准”是基于点云配准,当两个雷达点云差异较大时(比如,配准环境不是较干净的墙角,两个雷达观测的环境轮廓差异较大),配准可能失败,因此在操作后,应对比配准雷达的xyth值是否有变化。如果值没有变化,看detour的控制台输出,此时应该有点云注册失败的日志提示。

点云配准分数阈值在detour.json是"guru / Lidar2DAggregateRegistrationThres",默认值0.3。如果日志输出的配准分数低于阈值,甚至低于0.2,说明环境不适合做自动配准,可使用手动调整方法:

  1. 在车体编辑器选择待配准的雷达(假设是backlidar),使用“移动”“旋转”菜单来移动或旋转雷达(按下鼠标左键,移动后松开,鼠标移动代表旋转或移动的距离);或者修改xyth值进行微调。
  2. 改变雷达外参后,分辨观察前后雷达点云,看拼接点云是否重合。如果有偏差,则重复第1步。

第二个雷达外参调整完毕后,保存配置文件。

注意:如果使用Detour.exe作为客户端来,在"相对另一个雷达"配准后,第二个雷达的外参不会同步到DetourLite的配置文件。请在Detour.exe上分别打开xyth的字段值,然后点击"确定"按钮。我们将在下一版DetourLite优化车体组件操作后的数据同步功能。

3.3 拼接两个激光雷达

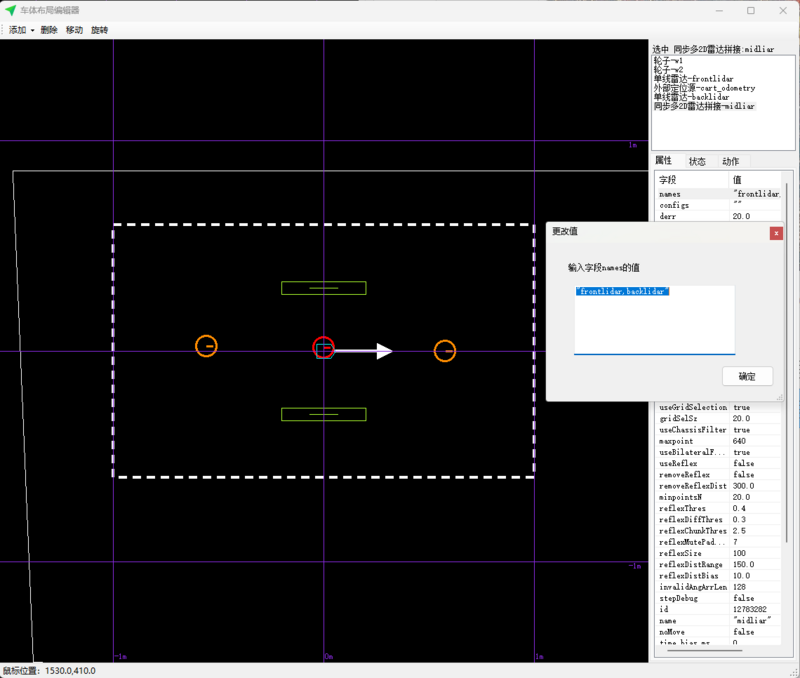

在前后激光雷达标定完毕后,在车体布局编辑器中添加一个“同步多2D雷达拼接”类型的雷达,放在车体中心,命名为"midlidar",如图3-3所示。

图 3-3 拼接前后激光雷达


"midlidar"的names字段值为"frontlidar,backlidar",表示它引用前后雷达数据并实行拼接。

关闭车体布局编辑器,回到主界面,选择“里程计”标签,把“2D激光”引用的雷达改为“midlidar”,如图3-4所示。

图 3-4 使用midlidar作为激光里程计数据源


确认“2D激光”里程计状态为“已启动”,就可以使用了。

提示:配置完毕后记得保存配置(主界面菜单的"导航配置 / 保存",配置文件名为detour.json)。
